【学习笔记】刘二《PyTorch深度学习实践》- 3
  • 板块：笔记

  • 10507 字

  • 14 分钟

  • 31 次

  • 2026-06-30
标签：
  • # Python
  • # PyTorch
  • # 深度学习
  • # 机器学习

1 卷积神经网络-基础篇

1.1 卷积神经网络学习

我们之前的神经网络，是由多个线性层串行的，这种神经网络叫做全连接神经网络。由于线性层的输入和下一个节点任意一个输出的都有相应的权重，都需要参与到下一个节点任意一个输出的计算，那么这种线性层也叫全连接层。

在使用 Softmax 训练 MNIST 数据集时，将数据输入全连接神经网络前，为了让输入满足线性回归模型的输入要求，做了一个前置操作，就是将 [N, 1, 28, 28] 的这么一个输入，转化为了 [N, 784] 。也就是说，这个前置操作将原有的图片数据的空间信息消除了。

在执行训练代码时，训练的最终结果，模型的准确率位置在 97.5 % 左右。而为什么不能继续升高，其实有一部分原因就是代码消除了图片数据的空间信息。例如这样的一个矩阵：

python
[
	[1, 2, 3],
	[4, 5, 6],
	[7, 8, 9]
]

将其压缩成一维后：

python
[1, 2, 3, 4, 5, 6, 7, 8, 9]

这就会导致一个问题，在原矩阵中，1 和 4 是一个相邻的元素，而压缩成一维后，却变得不相邻了。也就是说，消除空间信息后，同样了消除元素在空间上的关系。这就可能导致在原来的数据上，这两个像素点是相关的，但输入到模型后，模型认为它们是不相关的，这也是导致准确率上不去的一个原因。

所以，为了位置输入数据在空间上的信息，就给神经网络引入卷积层，这个卷积层用于保存输入数据的空间信息，确保空间信息不会丢失。这种神经网络也称卷积神经网络（CNN）。

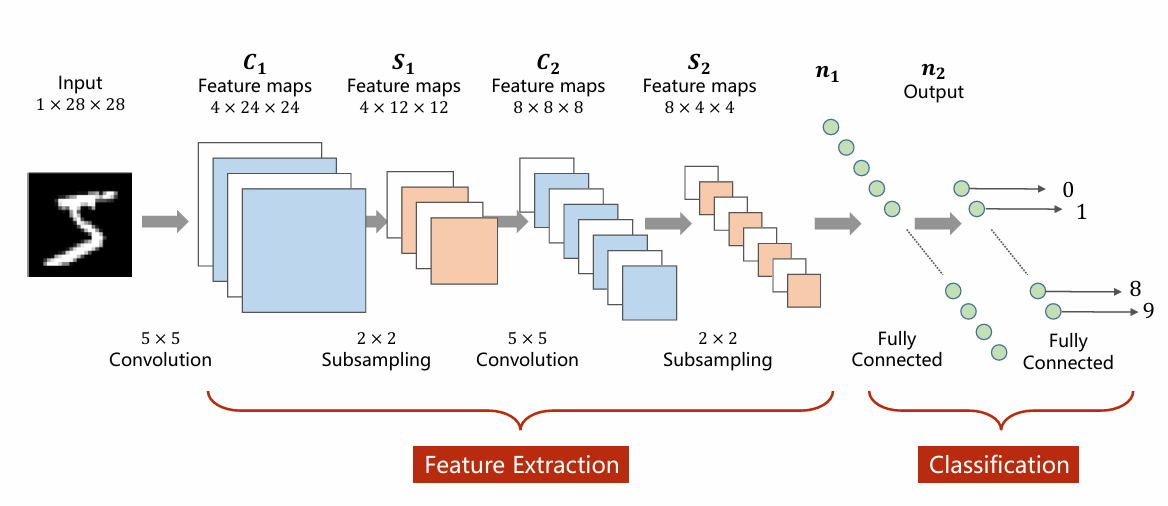

卷积神经网络主要分为两个部分，第一个部分是特征提取（Feature Extraction），第二个部分是分类（Classification）。

特征提取部分中，主要存在两个层，一个是卷积层（Convolution），负责做局部的特征检测，用于提取重要特征，过滤冗余特征；另一个是池化层（或者叫下采样，Subsampling），负责降维，对卷积层提取的特征进行压缩。 image.png

而分类部分，主要是通过全连接层和输出层，将提取到的特征，展平成向量，然后进行综合的加权计算（分类），并给出最终的分类结果。

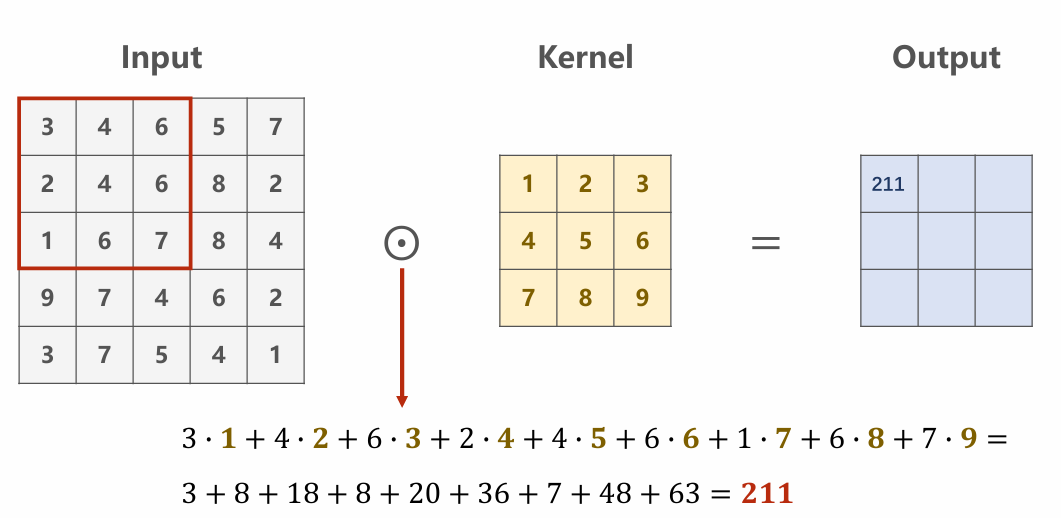

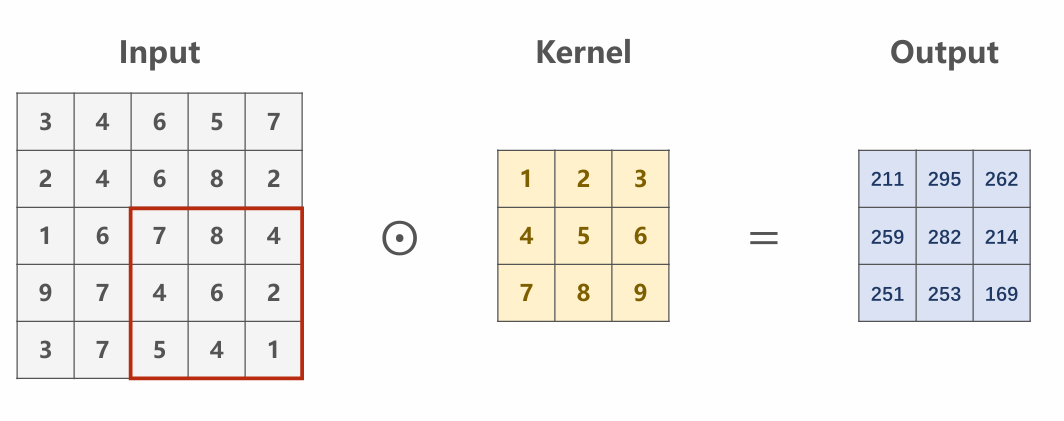

在模型中，卷积实际上做的是矩阵运算： image.png

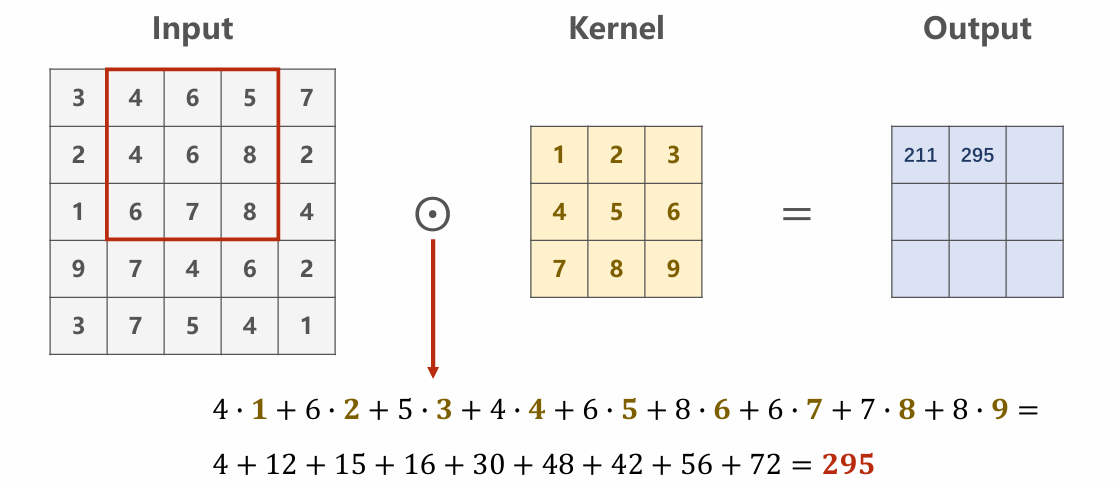

输入是一个矩阵，这个矩阵，需要根据卷积核（Kernel）的大小，依次将相应的子矩阵的元素对卷积核进行数乘运算（对应元素相乘），然后求和，得到输出的矩阵相应位置的结果： image.png

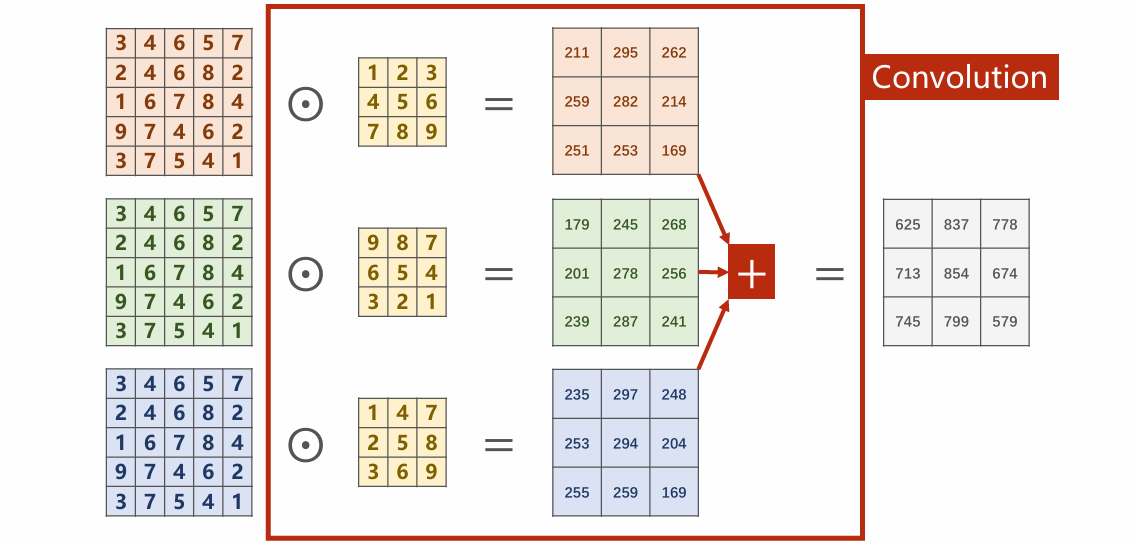

当然，这是对单输入而言，如果是多输入，则需要对每个输入的输出矩阵，做求和运算。 image.png

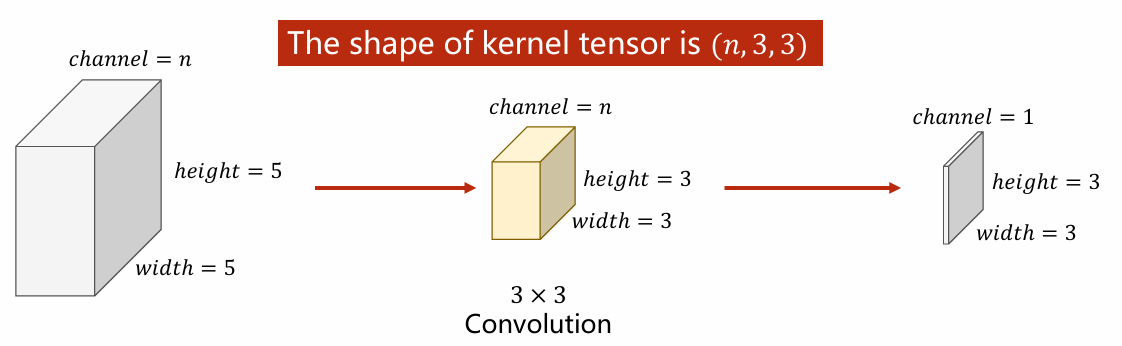

对于多通道输入，输入通道的数量，决定了卷积核的通道数量，卷积核的总个数决定了输出的通道数。每个通道的输入，都对应一个卷积核相应的通道，例如 1 通道就是数乘卷积核的 1 通道、 2 通道就是数乘卷积核的 2 通道。 image.png

从图中可以看出，3 个通道的输入，变成了 1 个通道的输出。而输出的矩阵宽高，都是 3 。为什么呢，从计算过程也能理解，但是这里有个更加便捷的公式：

y=xi−xk+1y = x_i - x_k + 1

其中，y 指的是输出的宽或高，xix_i 值得是输出的宽或高，xkx_k 指的是卷积核的宽或高。用上面的例子简单计算一下：

w=5−3+1=3w=5-3+1=3

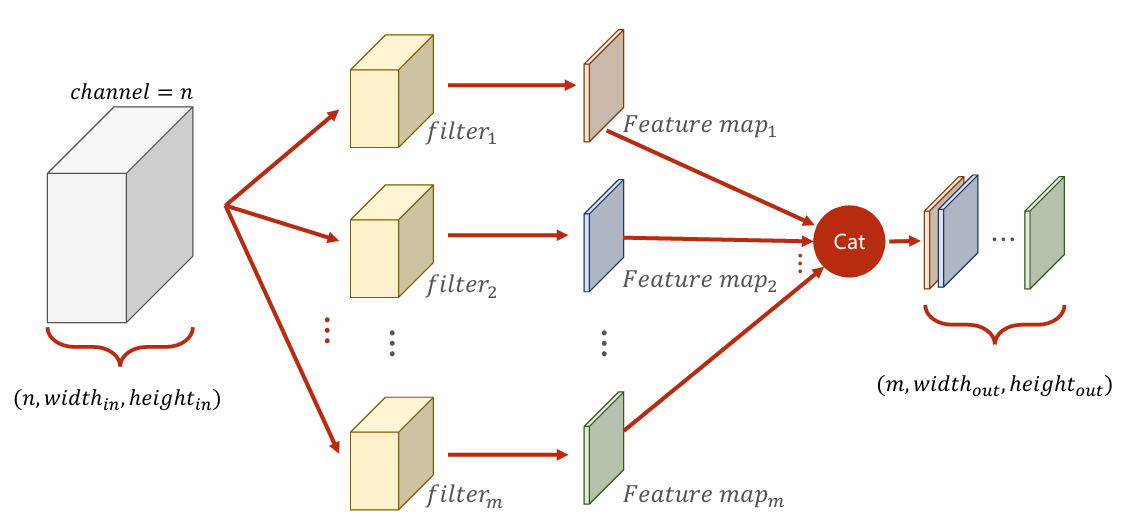

但有时候我们不希望是单通道的输出，例如我希望彩色图片的输入，也能保留彩色图片的输出。怎么做呢，既然 3 通道的输入，经过一个卷积核，得出 1 通道的输出，那我只要再添加 2 个卷积核，再得出 2 个 1 通道的输出，然后将这 3 个输出合并，就得到 3 个通道的输出： image.png

我们上面提出的结论：输入通道的数量，决定了卷积核的通道数量，卷积核的总个数决定了输出的通道数，在这里得到了验证：卷积核的通道数 = 输入的通道数；输出的通道数 = 卷积核的数量。

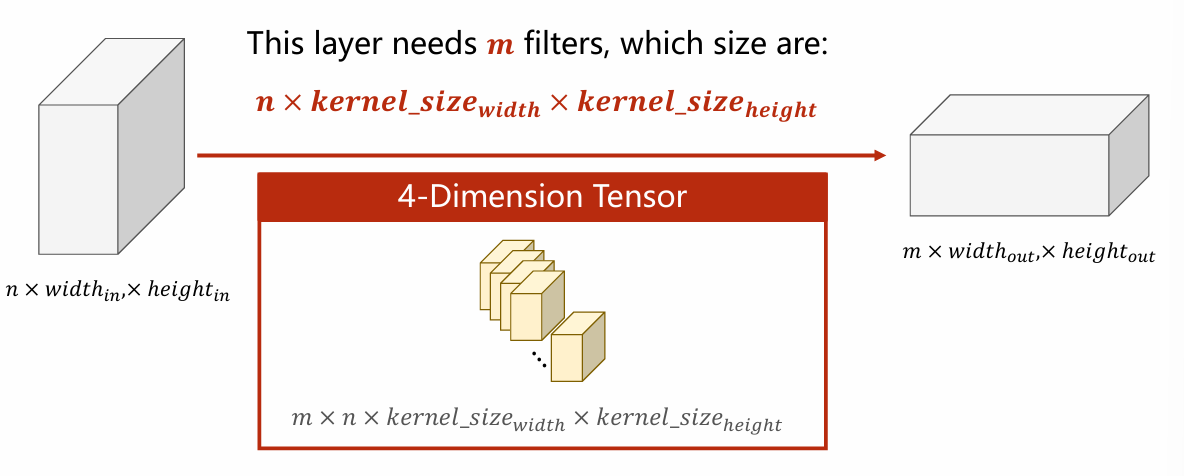

所以，在我们进行图片数据的卷积计算时，就可以这样确定卷积核： image.png

输入是三维： cin⋅win⋅hinc_{in}·w_{in}·h_{in} ，输出是三维： cout⋅wout⋅houtc_{out}·w_{out}·h_{out}，那么卷积核就是四维的：cout⋅cin⋅wk⋅hkc_{out}·c_{in}·w_{k}·h_{k}。也就是 coutc_{out} 个通道数为 cinc_{in} 的 wk⋅hkw_k·h_k 的矩阵。

还有一个概念，就是叫共享权重，指的是所有的输出通道都用的同一个卷积核。

在进行卷积时，我们可能还对输出有其他要求，例如我希望输入和输出的宽高是一样的，我希望输出不要是 3 x 3 ，我希望是 2 x 2 的。对于这两个要求，都有相应的处理方法。

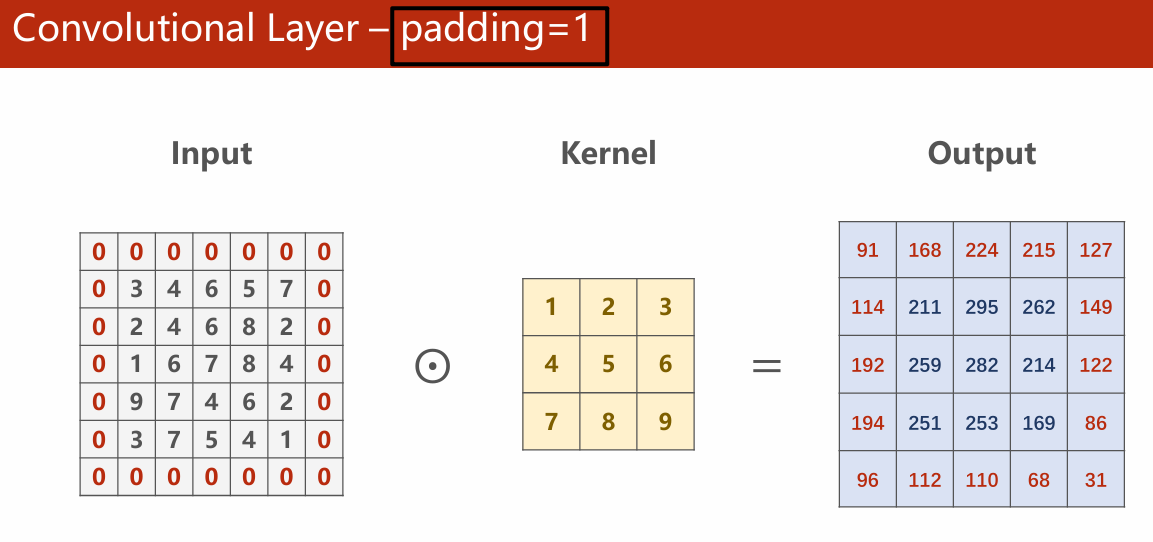

希望输入（5 x 5）和输出（3 x 3）的宽高是一样，也就是希望输出的维度要增加到 5 x 5，我们就可以通过 padding 机制，对输入增加一圈 0 ，也就是上下左右各增加一段 0 向量，使输入变成 7 x 7 ，这样输出就会是 5 x 5 了。 image.png

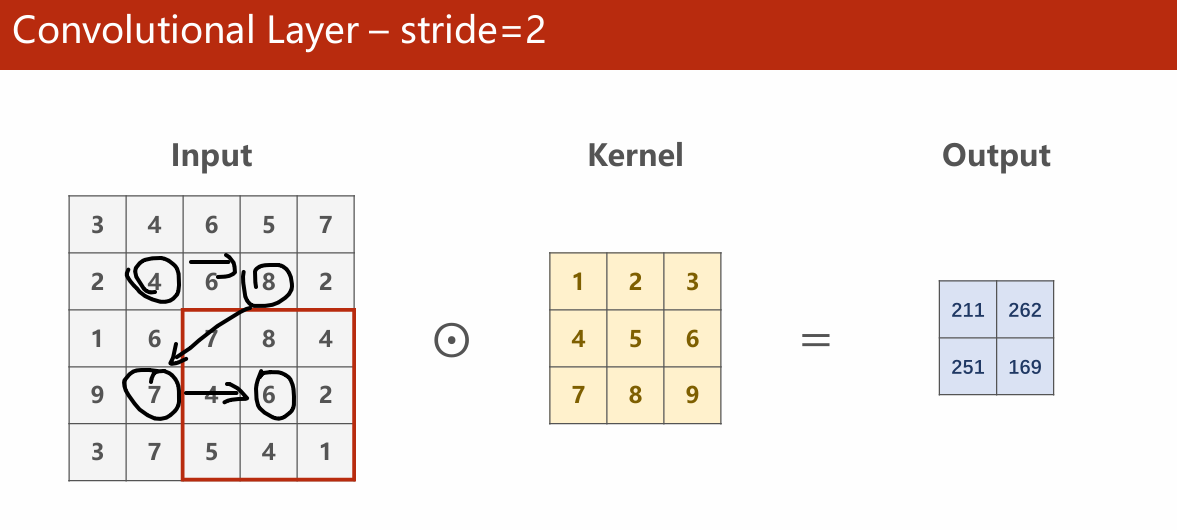

希望输出不要是 3 x 3 ，而是 2 x 2 的，也就是希望输出结果降维。我们可以通过设置 stride 步长，让卷积的每次移动，增加一段距离，使得总共进行 4 次卷积运算，达到降维效果： image.png

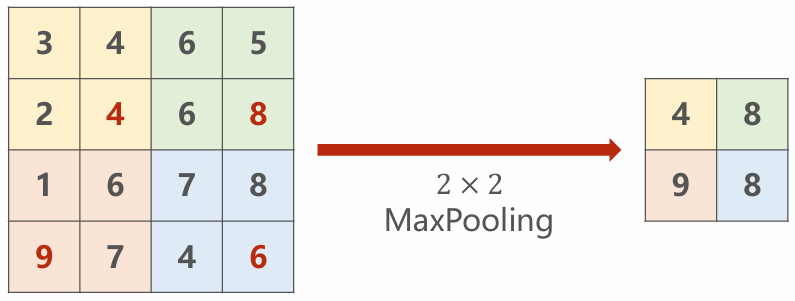

接下来就是池化（Pooling），或者说下采样（Subsampling）。通常使用的方法是最大池化（MaxPooling ），例如设置一个 2 x 2 的 MaxPooling，那么它就会对原矩阵按照 2 x 2 的大小划分，并且取出每个 2 x 2 这个区域的最大值，组成新的矩阵。 image.png

池化对通道不影响，池化前和池化后的通道数是相同的。

1.2 代码实现

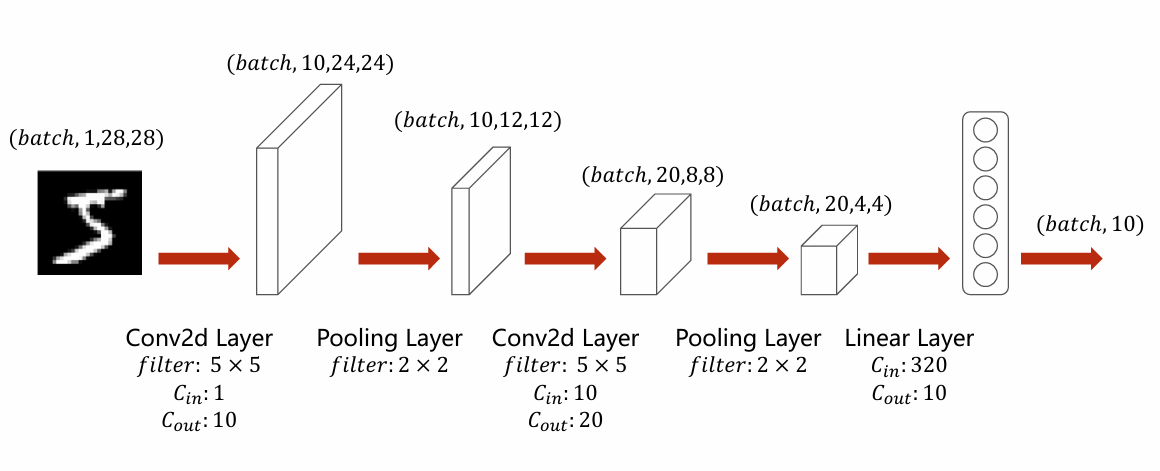

我们将实现一个这样的卷积神经网络，用于 MNIST 数据集的训练。 image.png

首先在 Models 包中，新增一个 MnistCNN.py：

python
from torch import nn

class MnistCNN(nn.Module):
    def __init__(self) -> None:
        super(MnistCNN, self).__init__()
        self.conv_1 = nn.Conv2d(1, 10, kernel_size=5)
        self.conv_2 = nn.Conv2d(10, 20, kernel_size=5)
        self.pooling = nn.MaxPool2d(2)
        self.linear = nn.Linear(320, 10)
        self.activate = nn.ReLU()

    def forward(self, x):
        batch_size = x.size(0)
        x = self.pooling(self.activate(self.conv_1(x)))
        x = self.pooling(self.activate(self.conv_2(x)))
        x = x.view(batch_size, -1)
        x = self.linear(x)
        return x

在与 Models 包同级目录下，新增 main.py：

python
import torch
import torch.optim as optim
from models.MnistCNN import MnistCNN
from torch.utils.data import DataLoader
from torchvision import datasets, transforms


def singleEpoch(
    epoch: int,
    train_loader: DataLoader,
    optimizer: optim.SGD,
    model: MnistCNN,
    criterion: torch.nn.CrossEntropyLoss,
):
    current_loss = 0.0
    for index, data in enumerate(train_loader, 0):
        inputs, targets = data
        optimizer.zero_grad()

        outputs = model(inputs)
        loss = criterion(outputs, targets)
        loss.backward()

        optimizer.step()

        current_loss += loss.item()

        if index % 300 == 299:
            print(f"[{epoch + 1}, {index + 1}] loss: {(current_loss / 300):.3f}")
            current_loss = 0.0


def test(
    test_loader: DataLoader,
    model: MnistCNN,
):
    correct = 0
    total = 0

    with torch.no_grad():
        for data in test_loader:
            inputs, targets = data
            ouputs = model(inputs)
            _, predicted = torch.max(ouputs.data, dim=1)
            total += targets.size(0)
            correct += (predicted == targets).sum().item()

    print(f"Accuracy on test set: {100 * correct / total} %")


def training():
    batch_size = 64
    transform = transforms.Compose(
        [transforms.ToTensor(), transforms.Normalize((0.1307,), (0.3081,))]
    )

    train_dataset = datasets.MNIST(
        root="data/mnist/", train=True, download=True, transform=transform
    )

    test_dataset = datasets.MNIST(
        root="data/mnist/", train=False, download=True, transform=transform
    )

    train_loader = DataLoader(train_dataset, shuffle=True, batch_size=batch_size)
    test_loader = DataLoader(test_dataset, shuffle=False, batch_size=batch_size)

    model = MnistCNN()
    criterion = torch.nn.CrossEntropyLoss()
    optimizer = optim.SGD(model.parameters(), lr=0.01, momentum=0.5)

    for epoch in range(10):
        singleEpoch(epoch, train_loader, optimizer, model, criterion)
        test(test_loader, model)


if __name__ == "__main__":
    training()

其实和之前做多分类问题的 main.py 一样，只不过换了模型而已。

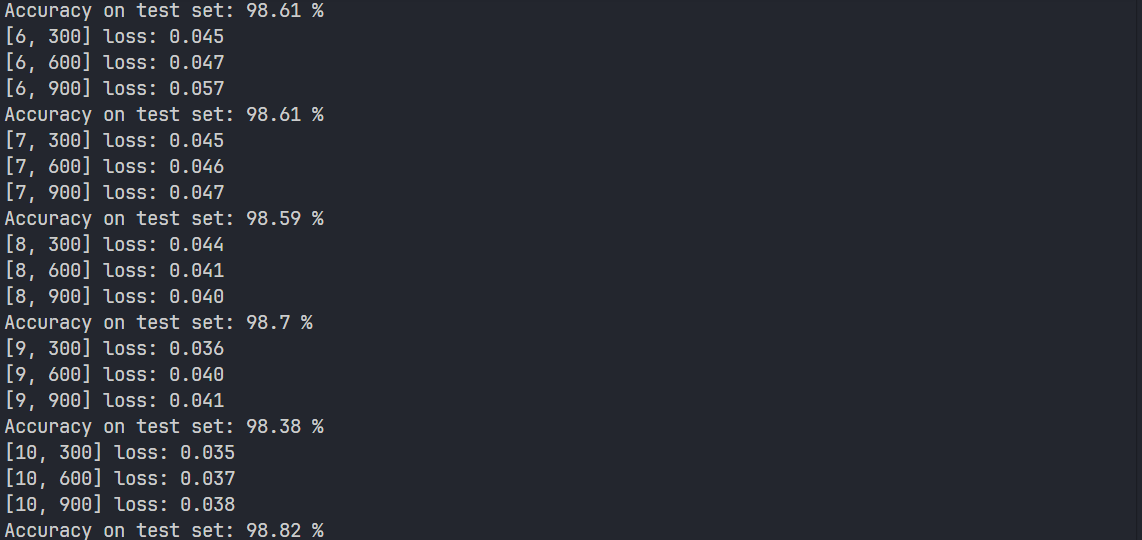

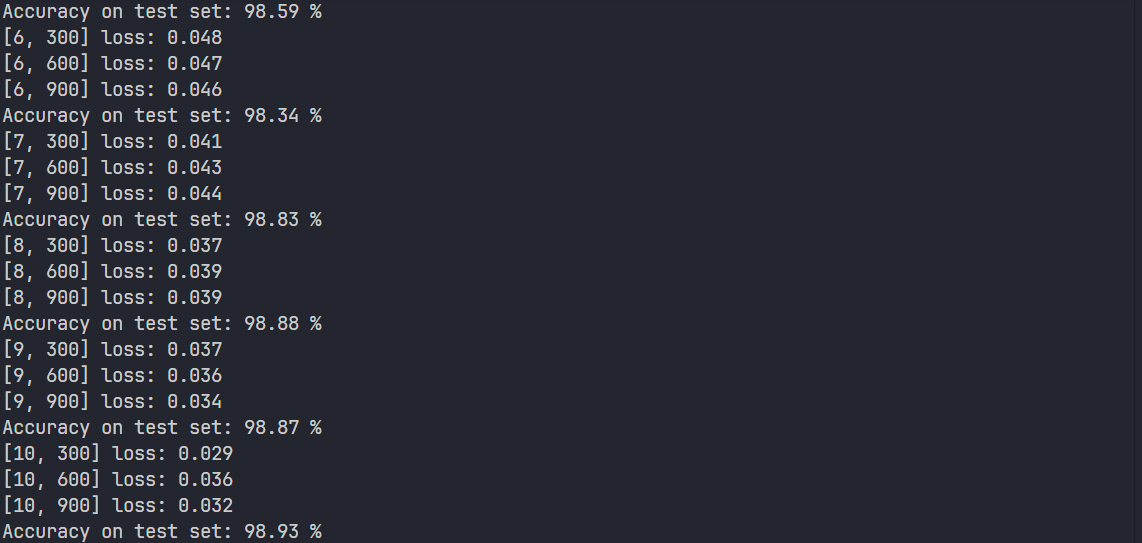

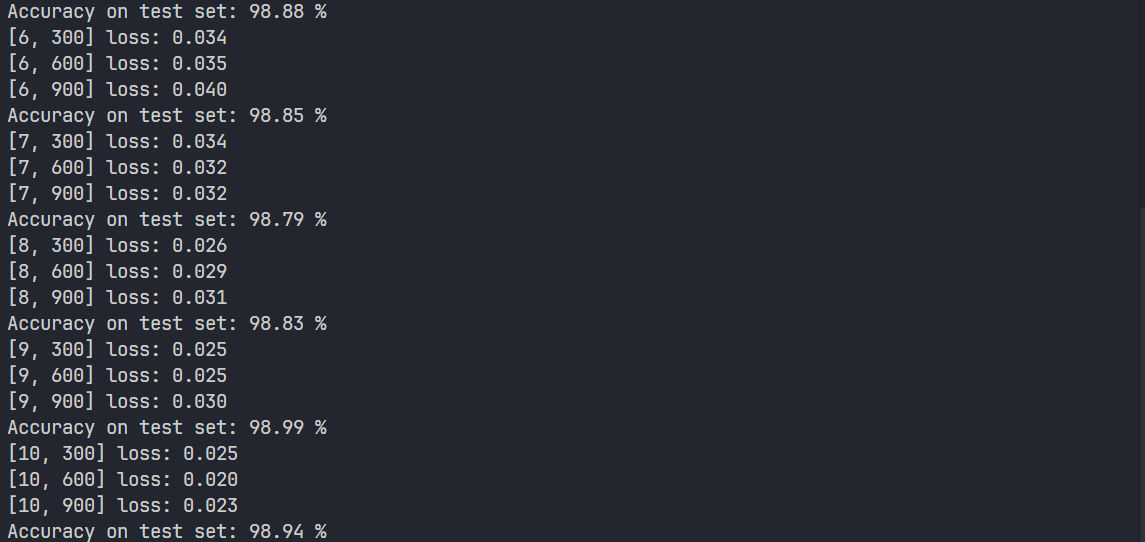

运行结果： image.png

提升了 1 % 左右。

1.3 复盘

  • 全连接层、全连接神经网络的概念
  • 添加特征提取部分的目的
  • 卷积部分包含的层数，以及每层的目的
  • 卷积的计算方式
  • 输入通道、卷积核、输出通道的关系
  • 输出宽高的计算公式
  • 共享权重的概念
  • Padding 和 Stride 的作用
  • 池化的主要应用方法以及作用
  • 代码构建卷积神经网络的大致思路

2 卷积神经网络-高级篇

2.1 构建复杂结构的卷积神经网络

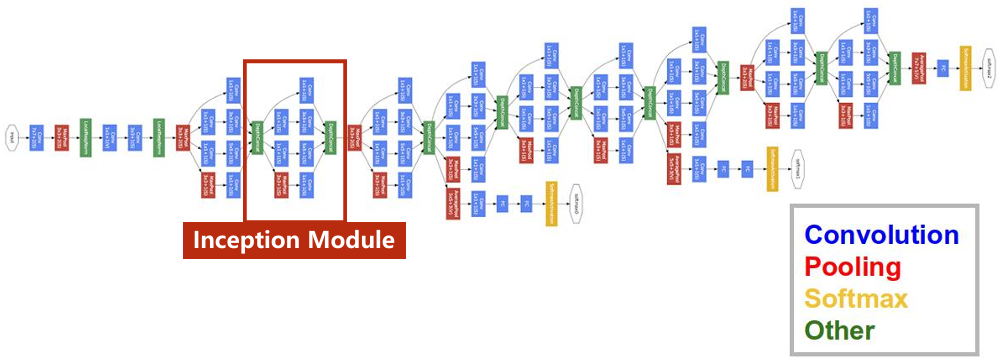

在实际的神经网络架构中，不会像之前那样那么简单。例如下方的名为 GooLeNet 神经网络： image.png

在构建时，如果一个一个的去定义这些层，那么代码会非常非常长。在学习编程时，或多或少都学习过减少代码量的方法。在面向过程编程的语言中，通常使用函数；在面向对象编程的语言中，通常使用类。

在上面的 GooLeNet 神经网络中，会发现有很多重复的部分，这些部分我们称之为 Inception Module。我们在定义神经网络时，就可以将这些 Inception Module 封装起来，需要的时候直接使用。

放大 GooLeNet 中的 Inception Module，除了比较常见的 3 x 3、5 x 5 的卷积层和一些池化层，还发现使用了很多 1 x 1 的卷积层。 image.png

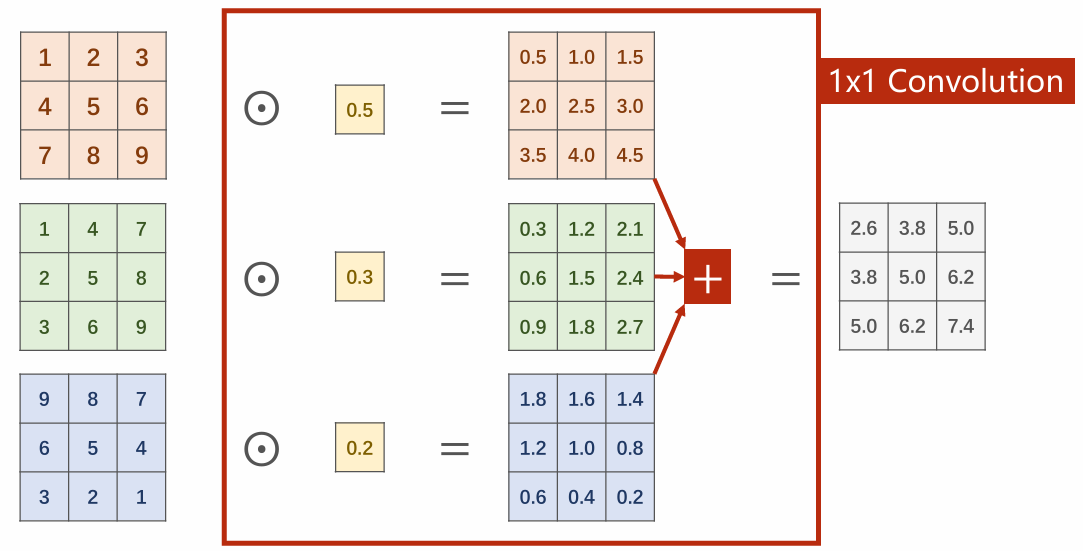

1 x 1 的卷积层，说明卷积核是 1 x 1 的，只有一个元素。如果使用默认步长，在计算卷积的时候，等价于给输入的每个元素，都乘上一个数。结果就是输入和输出的张量的宽高不变，但是输出的通道数变小了。 image.png

从上面的图片可以看出，经过 1 x 1 卷积运算后，最终的输出结果，有点类似于加权求和，让多个数值融合在一起。

我们知道，卷积核的通道数等于输入的通道数，输入是 3 个通道的，所以这个卷积核实际上是 3 个 1 x 1 矩阵组成的。如果使用 3 x 3 的卷积核，输入和输出的宽高就会受到影响，但是 1 x 1 的不会。并且，由于输出的通道数等于卷积核的数量，所以如果我们需要减少通道数，我们只需要将卷积核的数量减少。这有什么用呢？看下面的图： image.png

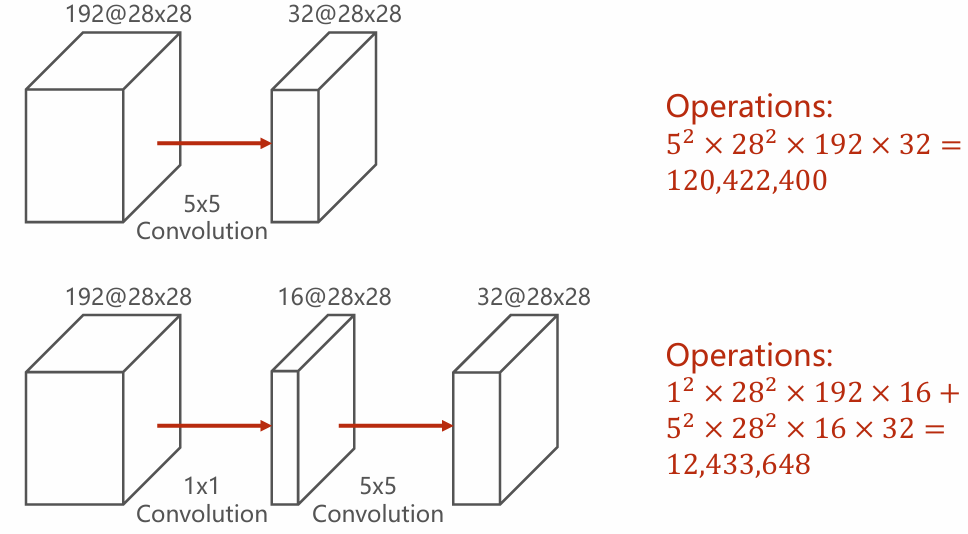

将一个 192 通道的输入，直接用 5 x 5 的卷积层运算，输出 32 个通道的结果，需要的运算次数是 1 亿 2 千多万多次，而通过 1 x 1 的卷积层降低通道数，再输出 32 个通道的结果时，运算次数减少到了 1 千 2 百多万次，减小了 10 分之 1。

并且，由于将多个数组融合的这么一个作用，其特征还能保留，也就是通过 1 x 1 的卷积层运算，可以在不影响性能的情况下，大幅减少运算量，非常有用。

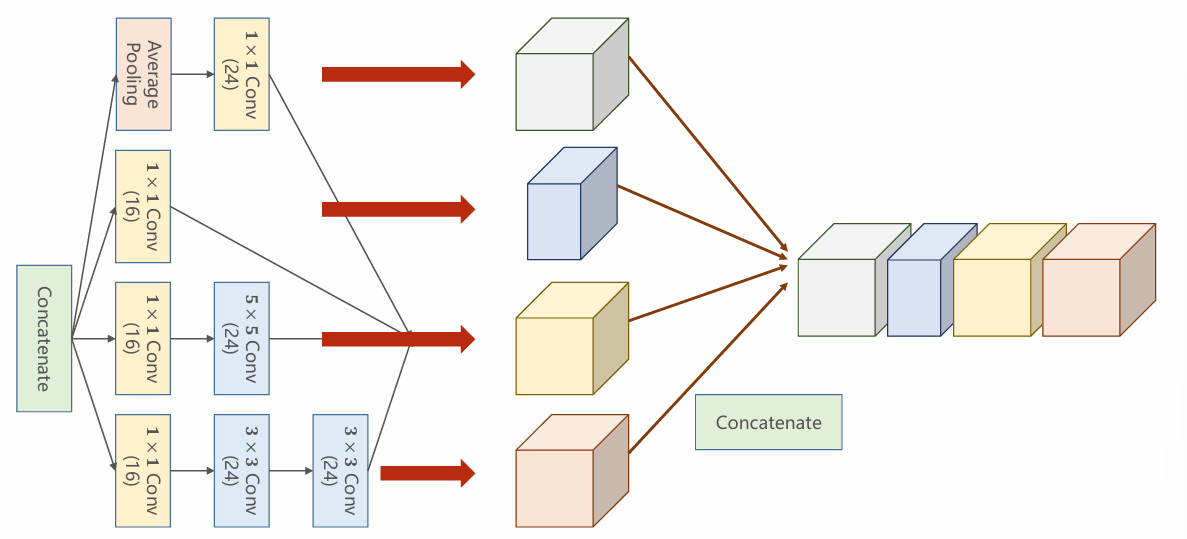

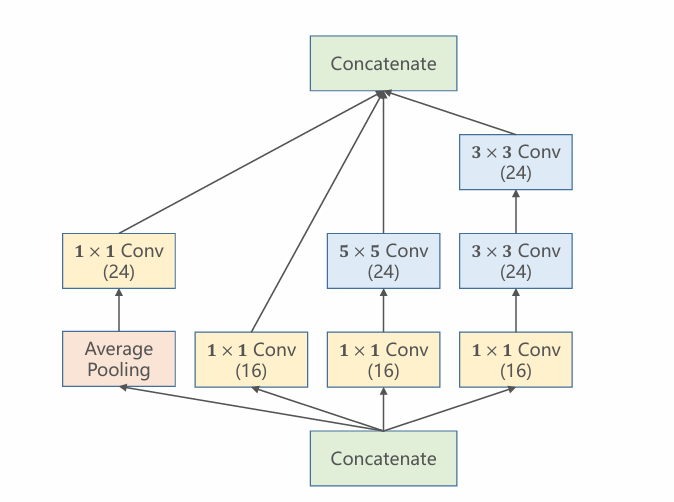

接下来，我们将通过代码，集成下面的 Inception Module，来训练 Mnist 数据集： image.png

在 Models 包中，创建一个 inceptions 包，然后再包中创建 InceptionA.py：

python
from torch import nn
import torch.nn.functional as F
import torch


class InceptionA(nn.Module):
    def __init__(self, in_channels) -> None:
        super(InceptionA, self).__init__()
        self.branch_1_2 = nn.Conv2d(in_channels, 24, kernel_size=1)

        self.branch_2_1 = nn.Conv2d(in_channels, 16, kernel_size=1)

        self.branch_3_1 = nn.Conv2d(in_channels, 16, kernel_size=1)
        self.branch_3_2 = nn.Conv2d(16, 24, kernel_size=5, padding=2)

        self.branch_4_1 = nn.Conv2d(in_channels, 16, kernel_size=1)
        self.branch_4_2 = nn.Conv2d(16, 24, kernel_size=3, padding=1)
        self.branch_4_3 = nn.Conv2d(24, 24, kernel_size=3, padding=1)

    def forward(self, x):
        branch_1 = F.avg_pool2d(x, kernel_size=3, stride=1, padding=1)
        branch_1 = self.branch_1_2(branch_1)

        branch_2 = self.branch_2_1(x)

        branch_3 = self.branch_3_1(x)
        branch_3 = self.branch_3_2(branch_3)

        branch_4 = self.branch_4_1(x)
        branch_4 = self.branch_4_2(branch_4)
        branch_4 = self.branch_4_3(branch_4)
        # 注意，我们最终要将结果，从通道维度合并起来。
        outputs = [branch_1, branch_2, branch_3, branch_4]
        return torch.cat(outputs, dim=1)

我这里从左往右看，每个路径是一个 branch。

image.png 最终我们需要将各个 branch 合并起来，合并的维度就是从通道维度合并，因此输出时需要使用 torch.cat(outputs, dim=1)。

然后在 models 包中，创建 MnistInceptionCNN.py：

python
from models.inceptions.InceptionA import InceptionA
from torch import nn


class MnistInceptionCNN(nn.Module):
    def __init__(self) -> None:
        super(MnistInceptionCNN, self).__init__()
        self.conv_1 = nn.Conv2d(1, 10, kernel_size=5)
        self.conv_2 = nn.Conv2d(88, 20, kernel_size=5)
        # 添加两个 Inception
        self.incep1 = InceptionA(in_channels=10)
        self.incep2 = InceptionA(in_channels=20)

        self.pooling = nn.MaxPool2d(2)
        self.linear = nn.Linear(1408, 10)
        self.activate = nn.ReLU()

    def forward(self, x):
        batch_size = x.size(0)
        x = self.pooling(self.activate(self.conv_1(x)))
        # 插入使用
        x = self.incep1(x)
        x = self.pooling(self.activate(self.conv_2(x)))
        x = self.incep2(x)
        x = x.view(batch_size, -1)
        x = self.linear(x)
        return x

最后在与 models 包同级目录下，创建 main.py：

python
import torch
import torch.optim as optim
from models.MnistInceptionCNN import MnistInceptionCNN
from torch.utils.data import DataLoader
from torchvision import datasets, transforms


def singleEpoch(
    epoch: int,
    train_loader: DataLoader,
    optimizer: optim.SGD,
    model: MnistInceptionCNN,
    criterion: torch.nn.CrossEntropyLoss,
):
    current_loss = 0.0
    for index, data in enumerate(train_loader, 0):
        inputs, targets = data
        optimizer.zero_grad()

        outputs = model(inputs)
        loss = criterion(outputs, targets)
        loss.backward()

        optimizer.step()

        current_loss += loss.item()

        if index % 300 == 299:
            print(f"[{epoch + 1}, {index + 1}] loss: {(current_loss / 300):.3f}")
            current_loss = 0.0


def test(
    test_loader: DataLoader,
    model: MnistInceptionCNN,
):
    correct = 0
    total = 0

    with torch.no_grad():
        for data in test_loader:
            inputs, targets = data
            ouputs = model(inputs)
            _, predicted = torch.max(ouputs.data, dim=1)
            total += targets.size(0)
            correct += (predicted == targets).sum().item()

    print(f"Accuracy on test set: {100 * correct / total} %")


def training():
    batch_size = 64
    transform = transforms.Compose(
        [transforms.ToTensor(), transforms.Normalize((0.1307,), (0.3081,))]
    )

    train_dataset = datasets.MNIST(
        root="data/mnist/", train=True, download=True, transform=transform
    )

    test_dataset = datasets.MNIST(
        root="data/mnist/", train=False, download=True, transform=transform
    )

    train_loader = DataLoader(train_dataset, shuffle=True, batch_size=batch_size)
    test_loader = DataLoader(test_dataset, shuffle=False, batch_size=batch_size)

    model = MnistInceptionCNN()
    criterion = torch.nn.CrossEntropyLoss()
    optimizer = optim.SGD(model.parameters(), lr=0.01, momentum=0.5)

    for epoch in range(10):
        singleEpoch(epoch, train_loader, optimizer, model, criterion)
        test(test_loader, model)


if __name__ == "__main__":
    training()

同样的流程，只是换个模型而已。

运行结果： image.png

略有上升，但可以说没有什么变化，因为本身思路上没有变化，只是增加了神经网络的层数而已。

2.2 解决梯度消失问题

一篇论文：

text
He K, Zhang X, Ren S, et al. Deep Residual Learning for Image Recognition[C]// IEEE Conference on Computer Vision and Pattern Recognition. IEEE Computer Society, 2016:770-778.

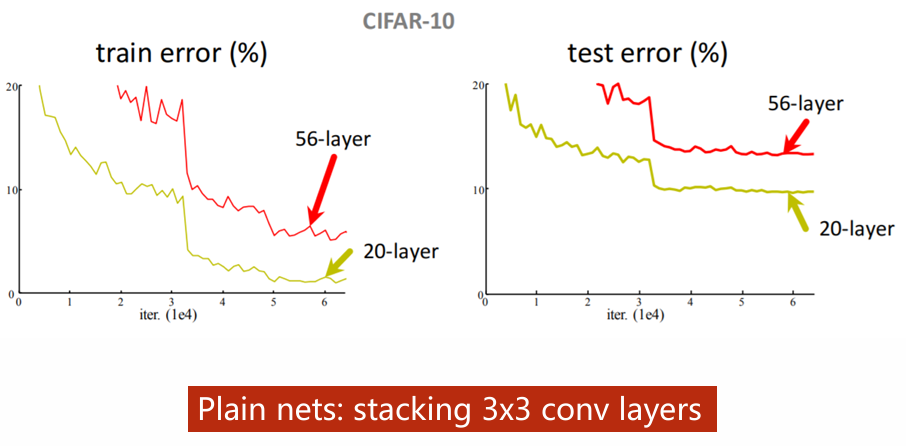

讨论了一个问题，就是如果把神经网络的层数不断增多，训练效果是否会更好，下面是它的实践结果： image.png

从图中看出，20 层的神经网络的错误率，不论是在训练集还是在测试集上，都比 56 层的神经网络要低。出现这个的原因，其实是因为梯度消失。我们知道，梯度下降的公式是：

ω=ω⋅ασlossσω\omega = \omega·\alpha\frac{\sigma loss}{\sigma \omega}

在反向传播过程中，梯度的传播主要依靠导数的链式法则，主要就是导数乘法。但如果梯度的值是小于 1 的，那么在累乘的过程中，梯度会越来越小，趋近于0。根据梯度下降公式，当梯度趋近于 0 时，权重几乎不更新，因此训练效果会不好。

为了解决这个问题，有人提出了名为：Deep Residual Learning 深度残差学习的概念，简单来说，它通过一种名为跳跃连接（Skip Connection）的设计，巧妙解决了在训练极深神经网络时的梯度消失问题。

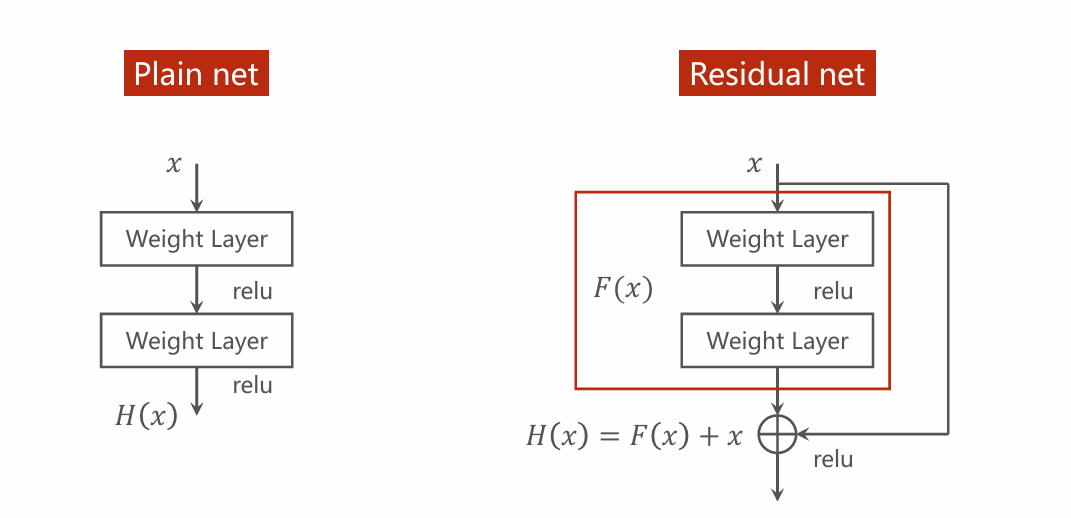

跳跃连接，指的是将输出的值，跳跃性的加到某一层的输出中，再传递给下一层。不一定是加，也可能是其他运算（有其他的连接方法）。如图所示： image.png

在最终的输出中，由于加上了输出，其公式的导数为：

H′(x)=σF(x)σx+1H'(x)=\frac{\sigma F(x)}{\sigma x} + 1

正是因为这个 +1+1，避免了梯度在累乘后变小的问题，使得梯度得到有效传播。使用这种方式的神经网络，也成为残差网络（ResNet）。

接下来，通过代码来实现这个功能，继续训练 Mnist 数据集。在 models 目录中，新增一个 residuals 包，在包中新增 ResidualBlock.py：

python
from torch import nn

class ResidualBlock(nn.Module):
    def __init__(self, in_channels) -> None:
        super(ResidualBlock, self).__init__()
        self.channels = in_channels
        self.conv_1 = nn.Conv2d(self.channels, self.channels, kernel_size=3, padding=1)
        self.conv_2 = nn.Conv2d(self.channels, self.channels, kernel_size=3, padding=1)
        self.activate = nn.ReLU()

    def forward(self, x):
        y = self.activate(self.conv_1(x))
        y = self.conv_2(y)
        # 这里执行 x + y 再激活
        return self.activate(x + y)

然后在 models 包中，创建 MnistResidualNet.py：

python
from torch import nn

from models.residuals.ResidualBlock import ResidualBlock


class MnistResidualNet(nn.Module):
    def __init__(self) -> None:
        super(MnistResidualNet, self).__init__()
        self.conv_1 = nn.Conv2d(1, 16, kernel_size=5)
        self.conv_2 = nn.Conv2d(16, 32, kernel_size=5)
        self.pooling = nn.MaxPool2d(2)
        # 创建残差块
        self.rblock_1 = ResidualBlock(16)
        self.rblock_2 = ResidualBlock(32)

        self.linear = nn.Linear(512, 10)
        self.activate = nn.ReLU()

    def forward(self, x):
        batch_size = x.size(0)
        x = self.pooling(self.activate(self.conv_1(x)))
        # 进行一次连接
        x = self.rblock_1(x)
        x = self.pooling(self.activate(self.conv_2(x)))
        # 进行一次连接
        x = self.rblock_2(x)
        x = x.view(batch_size, -1)
        x = self.linear(x)
        return x

最后，在与 models 包同级的包下，创建 main.py，依旧是之前的代码换个模型：

python
import torch
import torch.optim as optim
from models.MnistResidualNet import MnistResidualNet
from torch.utils.data import DataLoader
from torchvision import datasets, transforms


def singleEpoch(
    epoch: int,
    train_loader: DataLoader,
    optimizer: optim.SGD,
    model: MnistResidualNet,
    criterion: torch.nn.CrossEntropyLoss,
):
    current_loss = 0.0
    for index, data in enumerate(train_loader, 0):
        inputs, targets = data
        optimizer.zero_grad()

        outputs = model(inputs)
        loss = criterion(outputs, targets)
        loss.backward()

        optimizer.step()

        current_loss += loss.item()

        if index % 300 == 299:
            print(f"[{epoch + 1}, {index + 1}] loss: {(current_loss / 300):.3f}")
            current_loss = 0.0


def test(
    test_loader: DataLoader,
    model: MnistResidualNet,
):
    correct = 0
    total = 0

    with torch.no_grad():
        for data in test_loader:
            inputs, targets = data
            ouputs = model(inputs)
            _, predicted = torch.max(ouputs.data, dim=1)
            total += targets.size(0)
            correct += (predicted == targets).sum().item()

    print(f"Accuracy on test set: {100 * correct / total} %")


def training():
    batch_size = 64
    transform = transforms.Compose(
        [transforms.ToTensor(), transforms.Normalize((0.1307,), (0.3081,))]
    )

    train_dataset = datasets.MNIST(
        root="data/mnist/", train=True, download=True, transform=transform
    )

    test_dataset = datasets.MNIST(
        root="data/mnist/", train=False, download=True, transform=transform
    )

    train_loader = DataLoader(train_dataset, shuffle=True, batch_size=batch_size)
    test_loader = DataLoader(test_dataset, shuffle=False, batch_size=batch_size)

    model = MnistResidualNet()
    criterion = torch.nn.CrossEntropyLoss()
    optimizer = optim.SGD(model.parameters(), lr=0.01, momentum=0.5)

    for epoch in range(10):
        singleEpoch(epoch, train_loader, optimizer, model, criterion)
        test(test_loader, model)


if __name__ == "__main__":
    training()

运行结果： image.png

现在，几乎可以突破 99 % 了，老师那边训练出来是 99% ，但是我这没有。但是从最后两轮的损失来看，确实可以说突破到 99 %了。

2.3 复盘

  • Inception Module 的概念
  • 1 x 1 的卷积层的作用
  • 代码中实现 Inception Module 并应用到神经网络中的大致思路
  • 梯度消失问题出现的原因
  • 深度残差网络的特点
  • 深度残差网络解决梯度消失问题的方法
  • 代码中实现深度残差网络的大致思路

3 循环神经网络-基础篇

3.1 循环神经网络学习

假设有一个场景，我需要训练一个模型，它需要根据过去连续多天的天气数据，例如日期、温度、气压等等，来预测明天是否要下雨。

如果使用全连接神经网络，我们知道，全连接的神经网络其对每个输入矩阵的元素，都要计算和存储梯度和权重。如果我需要使用 30 天的数据进行训练，每天有大概 10 个特征点（温度、气压这些），那么输入样本就是 300 个数据。以我们之前的全连接神经网络的代码为例：

python
from torch import nn


class MnistNet(nn.Module):
    def __init__(self) -> None:
        super(MnistNet, self).__init__()
        self.linear_1 = nn.Linear(300, 128)
        self.linear_2 = nn.Linear(128, 64)
        self.linear_3 = nn.Linear(64, 32)
        self.linear_4 = nn.Linear(32, 1)
        self.activate_1 = nn.ReLU()

    def forward(self, x):
        x = x.view(-1, 300)
        x = self.activate_1(self.linear_1(x))
        x = self.activate_1(self.linear_2(x))
        x = self.activate_1(self.linear_3(x))
        return self.linear_4(x)

通常不会直接将300直接降到 1， 通常是一层一层的降维计算，就第一层来说，我们需要输出128 x 1 的结果，那么由线性回归模型的公式：y^=ωx−b\hat{y}=\omega x-b ，x 是 300 x 1，y^\hat{y} 是 128 x 1，那么我们的 ω\omega 的维度就需要是 128 x 300，直接就有 38400 个权重参数。如果不是 30 天，是 100 天，那么参数会更多。以天气来说还好，如果是处理视频这种，视频都是以帧为单位，输出都是图片这种三维数据（我们之前的手写字图片 1 x 28 x 28 的都有 784 的输入长度），那一个视频的参数量就极大了，内存可能会被撑爆。

卷积神经网络因为引入卷积层，使用了共享权重，维护的权重参数会比全连接神经网络要小。全连接神经网络和卷积神经网络，处理的都是空间上的信息。在天气预测这个例子里，我们需要根据 30 天的训练集训练，那么我们的卷积核就应当涵盖30天的数据，也就是通道数要变成 30 ，如果是 100 天，那就要更大，运算量很大。如果我们固定 3 x 3，那么卷积核就只会看 3 天内的天气，更早的可能认为是无关的。

总结来说，就是全连接或者卷积神经网络，对空间信息的处理很好，但是对时间这种连续的序列信息，可能会难以理解。

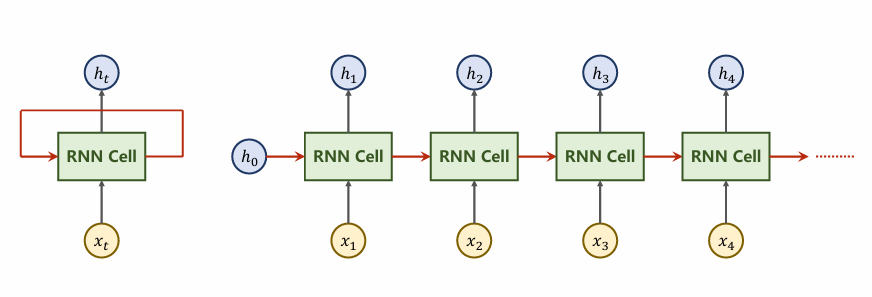

而循环神经网络（RNN，Recurrent Neural Network）正是为了解决这个问题的。循环神经网络的基本结构如下： image.png

左边是合并写法，右边是展开写法

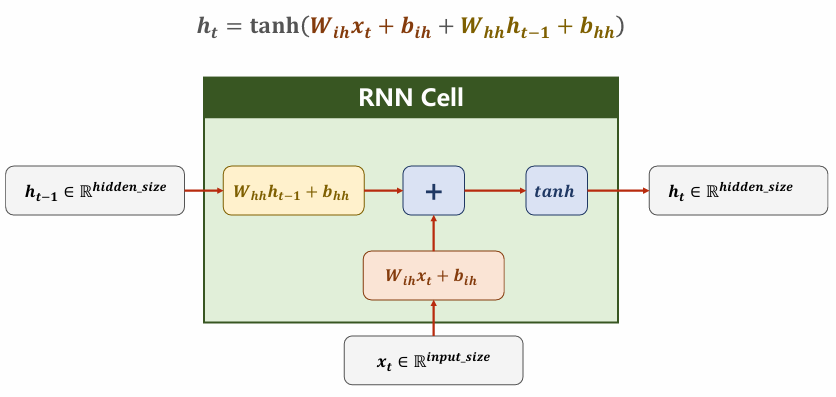

RNN Cell 是一个线性层，x1 输入到 RNN Cell 后，经过线性运算，得到结果 h1，然后将 h1 和 x2 再次输入到 RNN Cell，进行下一次循环运算，直到输入结束，这便是循环的过程。其中 hth_t 这一层，叫做 hidden 隐藏层。h0h_0 叫做先验，如果由先验数据，就可以输入进来。

既然输入是 xtx_t ，输出是 hth_t，那么我们在进行线性运算时，ω\omega 的大小就是由 xtx_t 和 hth_t 决定的， xtx_t 的大小称为 input_size ，hth_t 的大小称为 hidden_size。在循环神经网络中，具体的运算过程是这样的： image.png

tanh 是 RNN 常用的激活函数。

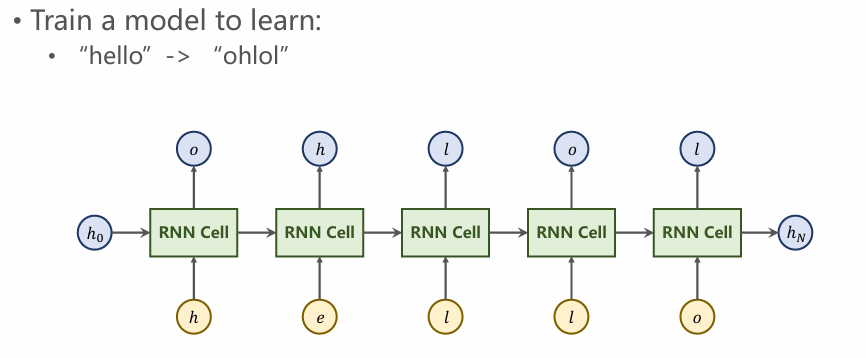

接下来通过一个简单的练习，了解 RNN 的训练过程，题目如下： image.png

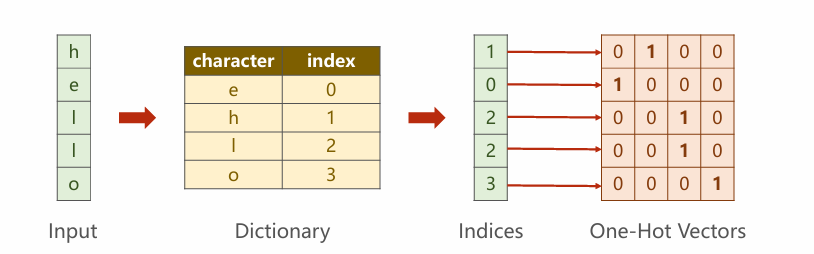

将 hello 这字符序列，训练为 ohlol。由于是处理字符串，而不是数值，所以这里需要做一下变换，将字符串变成数值形式。通常的变换方法很简单，就是构建词典，将 hello 出现的每个字符，都用一个索引进行映射。这样，我们就将字符串，变成了一个整型向量，而这个向量就是一个经典多分类。我们之前处理多分类的时候，用的 One-Hot 独热编码，这里也同样用独热编码： image.png

从最终的独热向量中可以看出，输入的 inputSize 是 4 。

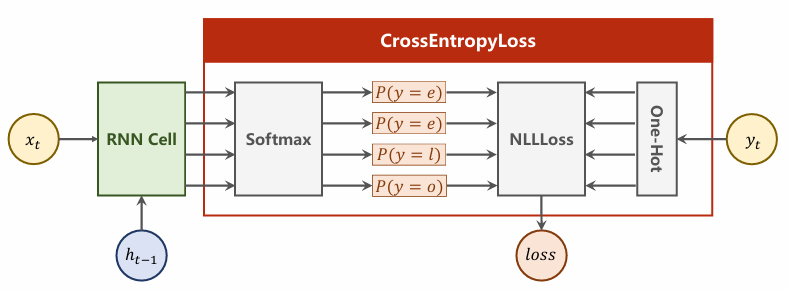

既然是多分类问题，那激活函数和损失函数就好找了，就是 Softmax 和 NLLLoss，合并称为 CrossEntropyLoss 交叉熵损失。此外，我们的输出序列是：ohlol，同样是个 5 x 4 的矩阵，那么 outputSize，或者说 hiddenSize 就是 4 了。 image.png

开始编写代码，首先在 models 包下，新建一个 CharRNN.py：

python
from torch import nn
import torch

class CharRNN(nn.Module):
    def __init__(self, input_size, hidden_size, batch_size, num_layers = 1) -> None:
        super(CharRNN, self).__init__()
        self.num_layers = num_layers
        self.batch_size = batch_size
        self.input_size = input_size
        self.hidden_size = hidden_size
        self.rnn = nn.RNN(
            input_size=self.input_size,
            hidden_size=self.hidden_size,
            num_layers=num_layers
        )

    def forward(self, x):
        # 初始化 h0
        hidden = torch.zeros(
            self.num_layers,
            self.batch_size,
            self.hidden_size
        )

        out, _ = self.rnn(x, hidden)
        return out.view(-1, self.hidden_size)

然后在与 model 同级的目录下，创建 main.py：

python

import torch
from models.CharRNN import CharRNN

# 构建字符与索引的词典
idx2char = ['e', 'h', 'l', 'o']
# 输入 hello
x_data = [1, 0, 2, 2, 3]
# 输出 ohlol
y_data = [3, 1, 2, 3, 2]
# 构建独热编码
one_hot_lookup = [
    [1, 0, 0, 0],
    [0, 1, 0, 0],
    [0, 0, 1, 0],
    [0, 0, 0, 1]
]
# 根据 x_data 将相应的独热编码排列成输入参数
x_one_hot = [one_hot_lookup[x] for x in x_data]

def training():
    # 初始化值
    input_size = 4
    hidden_size = 4
    num_layers = 1
    batch_size = 1
    sql_len = 5

    # 构建输入张量，
    inputs = torch.Tensor(x_one_hot).view(sql_len, batch_size, input_size)
    # 输出张量
    targets = torch.LongTensor(y_data)
    # 模型、损失函数、优化器
    model = CharRNN(input_size, hidden_size, batch_size, num_layers)
    criterion = torch.nn.CrossEntropyLoss()
    optimizer = torch.optim.Adam(model.parameters(), lr=0.05)

    # 训练 15 轮
    for epoch in range(15):
        # 和之前一样的流程
        outputs = model(inputs)

        loss = criterion(outputs, targets)

        optimizer.zero_grad()
        loss.backward()

        optimizer.step()

        _, idx = outputs.max(dim=1)
        idx = idx.data.numpy()
        print("Predicted:", "".join([idx2char[x] for x in idx]), end="")
        print(", Epoch [%d/15] loss = %.3f" % (epoch + 1, loss.item()))

if __name__ == "__main__":
    training()

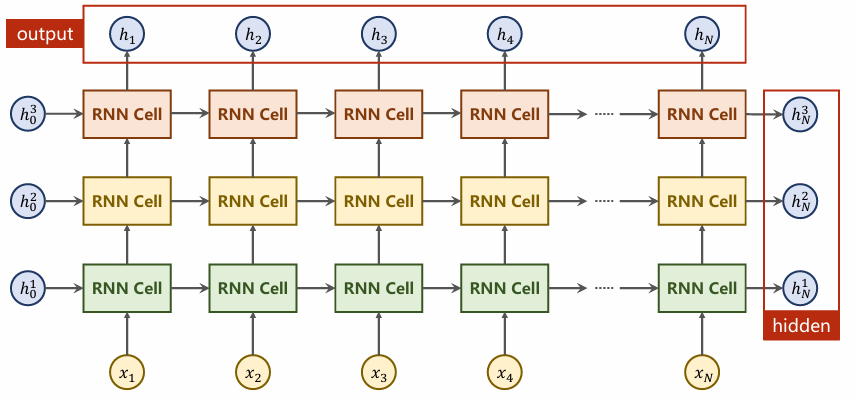

num_layers 是 RNN Cell 的层数，如果 num_layers 大于 1，那神经网络就会变成这样： image.png

inputs 的形状为什么是（seg_len，batch_size，input_size）？seg_len 是样本 x 的数量，这里是 5 ，batch_size 是 mini-batch 大小，input_size 是 x 的 feature 数。这些输入是 RNN 的要求。

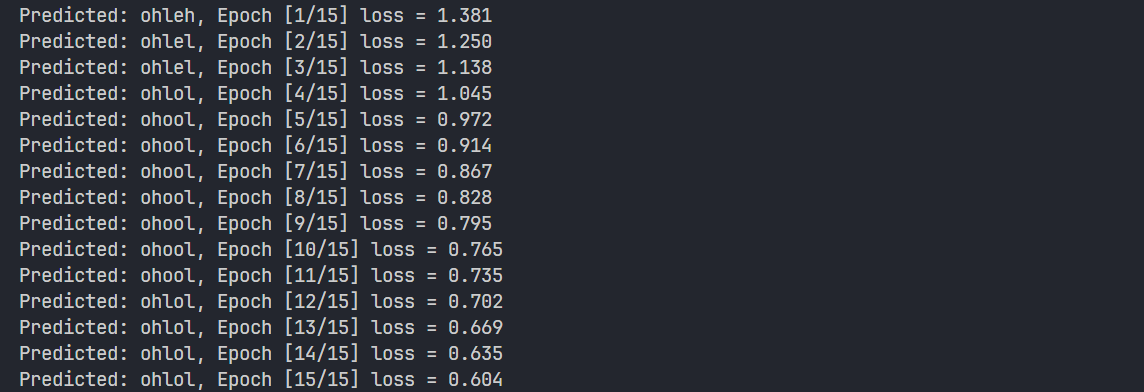

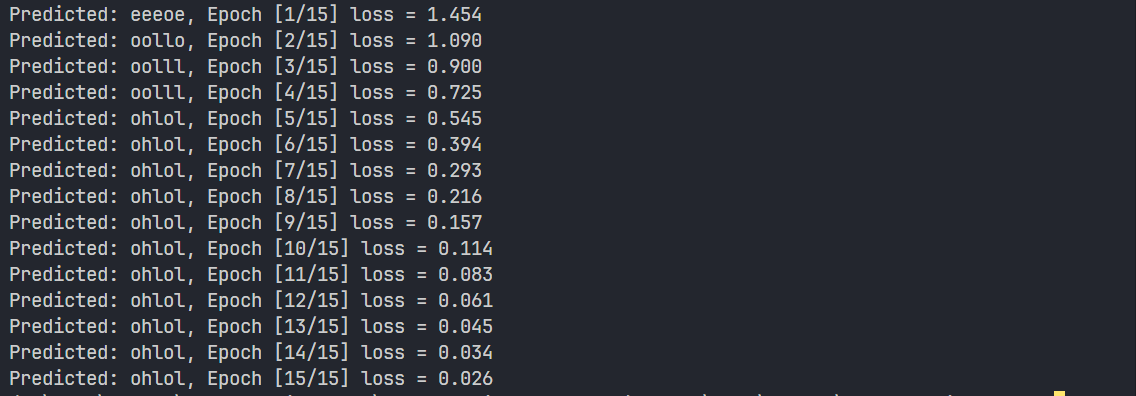

运行结果： image.png

3.2 Embedding 、LSTM、GRU

独热编码的弊端：

  • 维度高。如果我们上面的输入不是 hello 而是一个很长的句子，那么独热编码的维度就会暴增。
  • 向量稀疏。独热编码的有效元素都是几个点，很稀疏。
  • 硬编码。独热编码需要根据输入进行硬编码，不灵活。

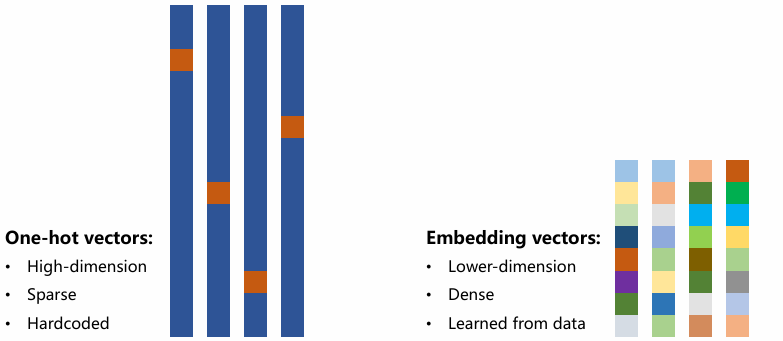

为了解决这个问题，比较常用的方法是引入 Embedding（嵌入）层。Embedding 指的是将一个高维的、稀疏的样本，映射到一个低维的、稠密的空间中，也就是数据的降维。 image.png

以之前的词表为例，在这个嵌入层当中，会建立一个尺寸为 [词表大小, 嵌入维度]的一个权重矩阵（查表字典）。当输入的索引 1 （代表 'h'）传入嵌入层时，模型会将权重矩阵中的第 1 行数据拿出来，作为 RNN Cell 的输入。并且呢，当模型进行反向传播更新权重的时候，会顺带更新嵌入层的权重矩阵中的权重，成为了一种‘Learned from data’的向量。

如何在 RNN 中使用 embedding 呢？其实很简单，首先在models包下创建一个文件 CharEmbRNN.py：

python
from torch import nn
import torch

class CharEmbRNN(nn.Module):
    def __init__(self, input_size, hidden_size, batch_size, embedding_size, class_num, num_layers = 1) -> None:
        super(CharEmbRNN, self).__init__()
        self.num_layers = num_layers
        self.batch_size = batch_size
        self.input_size = input_size
        self.hidden_size = hidden_size
        self.embedding_size = embedding_size
        self.class_num = class_num
        # 注意嵌入层的形状
        self.emb = nn.Embedding(self.input_size, self.embedding_size)
        # 由于输入从嵌入层来，输入形状也要改成嵌入层输出的形状
        self.rnn = nn.RNN(
            input_size=self.embedding_size,
            hidden_size=self.hidden_size,
            num_layers=self.num_layers
        )
        # 由于 hidden_size 是 8，要将其转化为 4。
        self.linear = nn.Linear(self.hidden_size, self.class_num)

    def forward(self, x):
        hidden = torch.zeros(
            self.num_layers,
            self.batch_size,
            self.hidden_size
        )
        x = self.emb(x)
        x, _ = self.rnn(x, hidden)
        x = self.linear(x)
        # 输出是 (seg_len, batch_size, hidden_size)
        # 因为交叉熵损失需要（样本数，类别数）这样一个矩阵
        # 所有这里得变一下形状（seg_len * batch_size, class_num）
        return x.view(-1, self.class_num)

对于维度的变化，可能有点晕，这里重新组织一下： 对于 RNN Cell 来说，其输入和输出维度分别是（seg_len, batch_size, input_size）和（seg_len, batch_size, hidden_size）。通常 hidden_size 都会设为 4（就像之前那样），直接输出结果，但这里模拟未输出正确维度的结果，所以设为 8 。

对于 Embedding 来说，其要将一个稀疏的输入转化为稠密的权重矩阵。这里，我们构建的 Embedding 的权重矩阵大小是（input_size, embedding_size）。当我们输入形状为（seg_len，batch_size）的输入时，seg_len 中的索引，查询权重矩阵，将那一行的数据（1，embedding_size ）拿出来，放在对于的位置，全部查询完成后，输入形状就变成了（seg_len，batch_size ，embedding_size）。

由于 Embedding 层存在，所以 RNN Cell 的输入是（seg_len, batch_size, embedding_size）和（seg_len, batch_size, hidden_size）。然后，线性层将 RNN Cell 的输入（seg_len, batch_size, hidden_size），转化为 （seg_len, batch_size, class_num）。为了满足就交叉熵的要求，最后的输出结果就是将 （seg_len, batch_size, class_num），转化为 （seg_len x batch_size, class_num）

所以，维度的变化流程是：

  • 输入：（seg_len, batch_size） -> （5, 1）
  • Embedding：（seg_len, batch_size, embedding_size） -> (5, 1, 10)
  • RNN Cell：（seg_len, batch_size, hidden_size） -> （5, 1, 8）
  • Linear：（seg_len, batch_size, class_num） -> （5, 1, 4）
  • 输出：（seg_len x batch_size, class_num） -> （5·1, 4） = （5, 4）

接下来，在与 models 包同级目录下， 创建 main.py：

python
import torch
from models.CharEmbRNN import CharEmbRNN

# 不需要独热编码
idx2char = ["e", "h", "l", "o"]
x_data = [1, 0, 2, 2, 3]
y_data = [3, 1, 2, 3, 2]


def training():
    class_num = len(idx2char) # 类别数量
    input_size = 4 # 输入维度
    hidden_size = 8 # 隐层维度
    embedding_size = 10 # 嵌入层维度
    num_layers = 2 # RNN Cell 层数
    batch_size = 1 # Mini Batch 数
    sql_len = 5 # 序列数（样本数）

    # 将输入转为（5，1）
    inputs = torch.LongTensor(x_data).view(sql_len, batch_size)
    targets = torch.LongTensor(y_data)

    model = CharEmbRNN(
        input_size, hidden_size, batch_size, embedding_size, class_num, num_layers
    )
    criterion = torch.nn.CrossEntropyLoss()
    optimizer = torch.optim.Adam(model.parameters(), lr=0.05)

    for epoch in range(15):
        outputs = model(inputs)
        loss = criterion(outputs, targets)

        optimizer.zero_grad()
        loss.backward()

        optimizer.step()

        _, idx = outputs.max(dim=1)
        idx = idx.data.numpy()
        print("Predicted:", "".join([idx2char[x] for x in idx]), end="")
        print(", Epoch [%d/15] loss = %.3f" % (epoch + 1, loss.item()))


if __name__ == "__main__":
    training()

运行结果： image.png

可以看到，更早地获取到了正确的结果。

接下来的内容老师一笔带过，我这里结合 DS 的说法简单过一下。

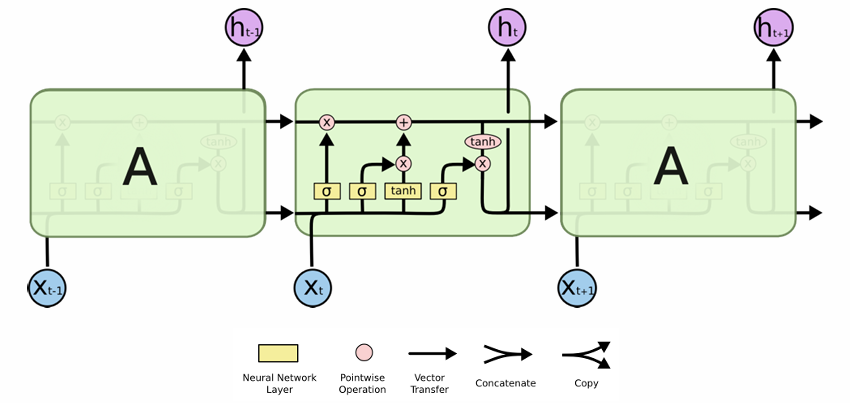

LSTM 全称长短期记忆网络（Long Short-Term Memory），它是循环神经网络的一个变体。在传统 RNN 中，在处理长序列数据时，会容易出现遗忘，越靠后的内容就越容易忽略开头的信息，也就是梯度消失问题；或者返过来，被开头的信息干扰，也就是梯度爆炸问题。LSTM 专门设计了一套机制来解决这些问题。


LSTM 内部有三个关键的门：

  • 遗忘门（Forget Gate）：决定将哪些旧信息从记忆中去除。
  • 输入门（Input Gate）：决定把哪些新信息存入记忆。
  • 输出门（Output Gate）：决定当前时刻需要数据什么信息。 在工作时，LSTM 的数据会沿着一条水平线（类似转送带）一样，在每个时间步中，遗忘门清理旧信息，输入门写入新信息，输出门决定将什么结果传递给下一层。这种设计可以让模型能选择性地记忆时间步跨度很长的信息。

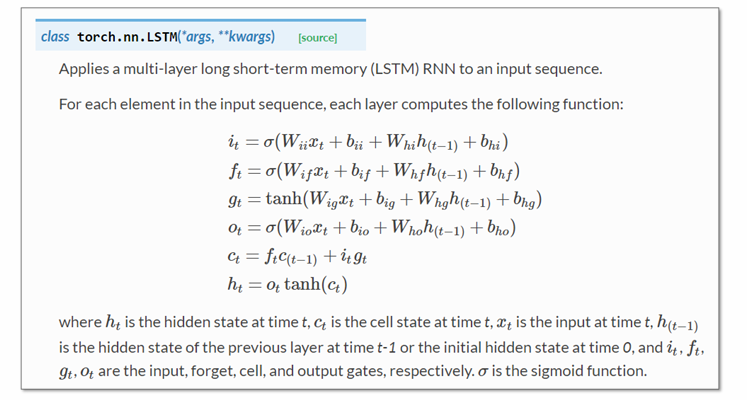

LSTM 的实现主要来源这几个公式： image.png

GRU 的全称是门控循环单元（Gated Recurrent Unit），也是 RNN 的变体。GRU 也是通过门控机制完成记忆管理，但是它的结构比 LSTM 更加精简，参数更少，运算更快。GRU 只有两个核心的门：

  • 更新门（Update Gate）：它是 LSTM 遗忘门和输入门的合并，它产生一个 0~1 之间的数值。数值越大，代表保留的旧记忆越多；数值越小，代表写入的新信息越多。可以同时决定保留多少与写入多少。
  • 重置门（Reset Gate）：决定忽略多少过去的信息，如果重置门数值接近 0，就意味着模型决定“暂时忘掉之前的状态”，把当前输入当作一段全新的开始来处理。这能帮助模型捕捉序列中短期的依赖关系。

它们两者的其他区别：

维度 LSTM GRU
结构 3个门（遗忘、输入、输出）+ 1个细胞状态 2个门（更新、重置），无细胞状态
参数量 多（约是 GRU 的 1.5 倍） 少（训练更快，更省显存）
数据需求 适合超大规模数据集，复杂模式捕捉能力上限更高 适合中小规模数据集，不易过拟合
训练速度 较慢 较快
适用场景 语音识别、机器翻译等极长序列的复杂任务 文本情感分析、短句预测、实时性要求高的场景

DS 说这两者现在都被 Transformer （注意力机制）替代了。

3.3 复盘

  • 循环神经网络（RNN）设计的目的
  • RNN 的主要结构
  • 代码实现 RNN 的大致思路
  • Embedding 的概念和作用
  • LSTM、GRU 的概念与大致的设计思想

4 循环神经网络-高级篇

4.1 RNN Classifier

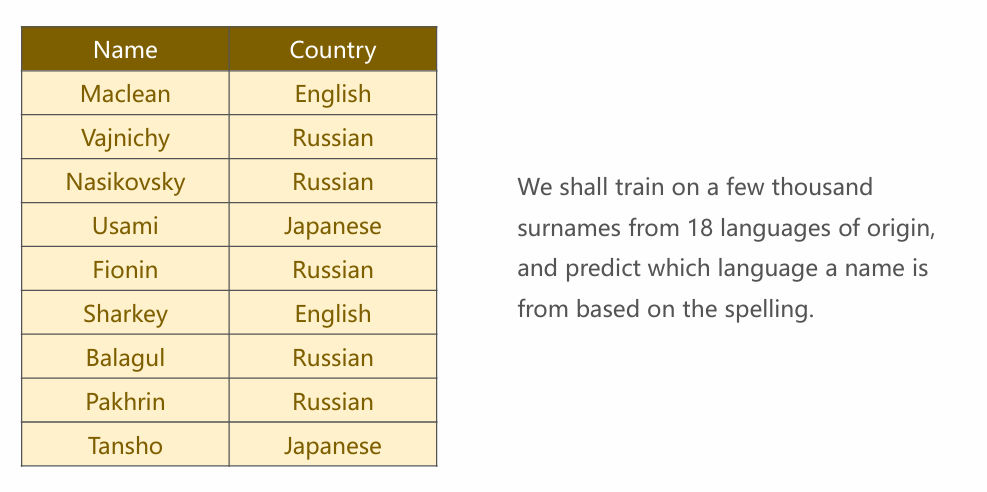

有如下的场景： image.png

我们需要训练一个 RNN，它能够根据 Name 的拼写方式，输出这是属于哪种语言（国家）。这是一个多分类问题，并且由于处理的是字符串名字，其有明显的时间顺序关系（字符先后出现），所以需要使用 RNN 来实现。

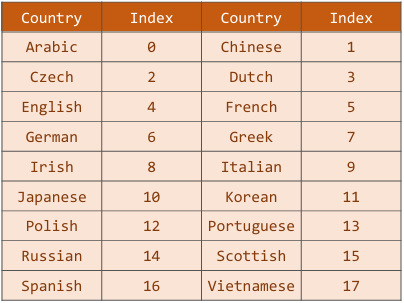

在处理之前，需要对原有的数据进行处理。对于输出，处理方法很简单，就是将常见的 18 种国家，做出分类： image.png

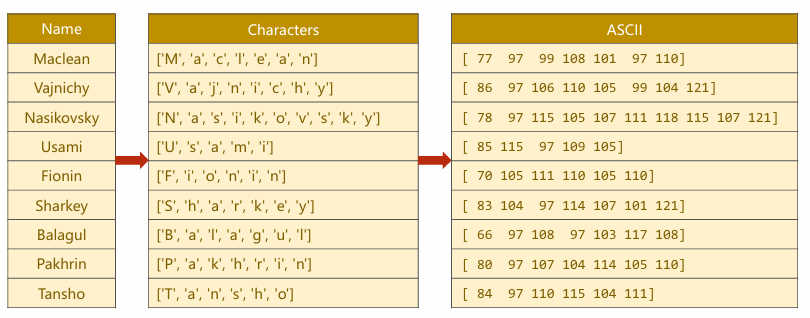

输入依旧使用的是构建词表方法，不过由于这里的字符数量很多，所以字符索引就不单独设置了，直接使用 ASCII 码来做： image.png

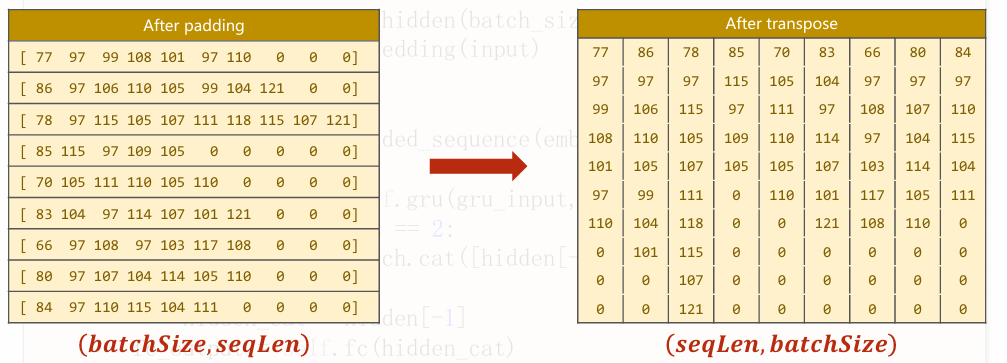

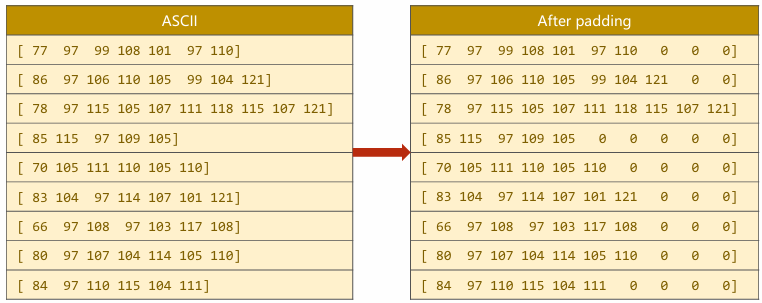

为了保持输入数据维度的一致性，还需要统一一下词表的长度： image.png

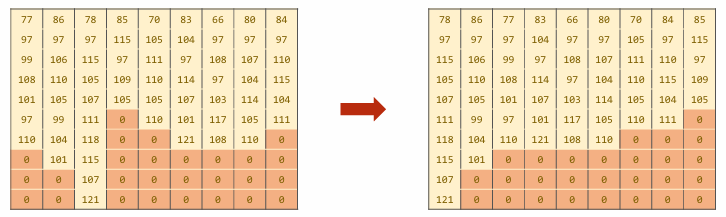

但是，我们可以看到，最终的这个输入矩阵形状不对。因为我们的嵌入层要求输入是（seg_len, batch_size），现在这个结构则是（batch_size, seg_len），所以我们需要对这个矩阵做一下转置： image.png

这里呢，还需要做一些操作。从上面的矩阵中可以看出，它们是一个变长序列，为了统一长度，添加了大量的无用填充值。这些无用的填充值在实际运算时，会导致算力和内存的浪费。为了解决这个问题，这里介绍一个名为 PackedSequence 的技术。

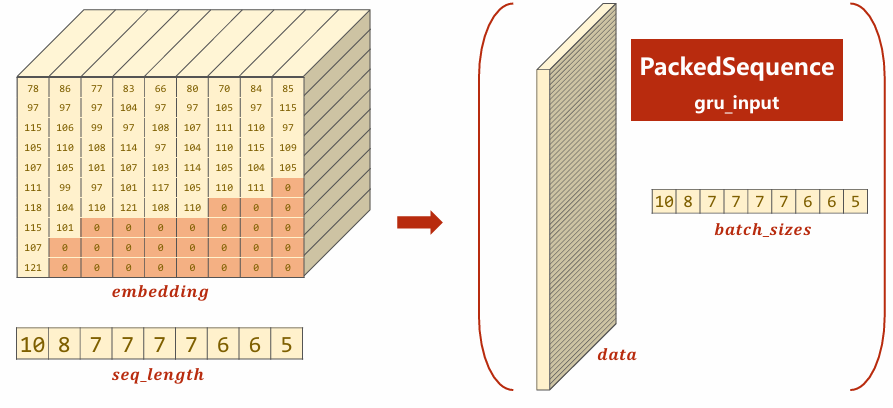

在 torch 中，提供了相应的方法实现 pack_padded_sequence。它硬性要求输入的序列必须是一个降序排列的（长序列在前，短序列在后）。如图所示： image.png

这么做的目的是为了提高运行效率，在计算时，RNN 只需要知道每个 batch_size 的长度，就可以直接处理指定长度的 batch，忽略掉那些 0。此外，为了彻底去除掉 0 ，pack_padded_sequence 函数将每个 batch 按顺序前后相接，形成一个单列的长向量： image.png

老师这里的 batch_size 写错了，应该是 [10, 10, 10, 10, 10, 9, 7, 2, 1, 1]

变成 PackedSequence 后，RNN 就不会将内存和算力浪费在无意义的填充零上了，运行的效率会更高。通过这些转换，就可以将原本的字符串名字映射成数字了，然后就可以通过嵌入层进行转化。

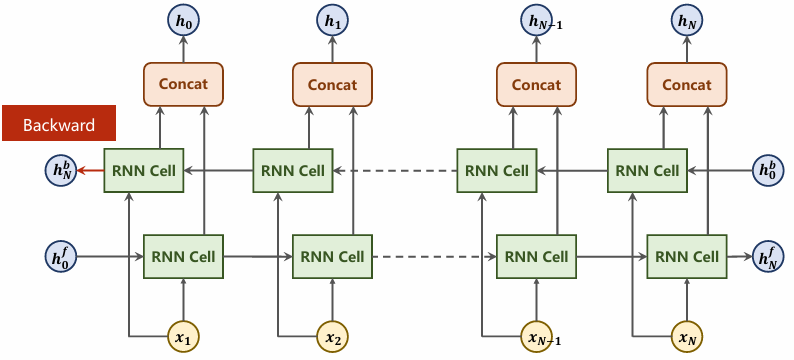

在编写代码之前呢，还需要了解单向和双向循环神经网络。在之前的循环神经网络中，我们实现的是单向的循环神经网络。单向的循环神经网络依赖于过去的数据，例如通过过去的出现的词，判断下一个词是什么；而双向的循环神经网络不仅依赖之前的数据，还依赖之后的数据，例如通过过去出现的词，以及之后出现的词，判断某个位置应该是什么词。

在单向循环神经网络，只有一个信息传递方向，在时间步 tt 中，它的 hth_t 只由 ht−1h_{t-1} 和 当前的 xtx_t 所决定。在双向循环神经网络中，由两个独立的隐藏层构成：前向层（Forward）从序列开头向结尾传播（用于记住上文）；后向层（Backward）从序列结尾向开头传播（记住下文）。最终，在时间步 tt 的输出，是由前向层的输出和后向层的输出做拼接（Concatenate）而得出的。这两个层在训练过程中不会相互传递信息，只会在最终输出时汇合。双向循环神经网络的结构展开如下： image.png

最终的输出是 hidden=[hNf,hNb]hidden = [h_N^f, h_N^b] 。

4.2 代码实现

首先是处理数据读取部分，由于是读取文件的数据，使用 DataLoader 所以得在 datasets 包中，添加 NameDataset.py：

python
import csv
import gzip

from torch.utils.data import Dataset


class NameDataset(Dataset):
    def __init__(self, file_path: str) -> None:
        with gzip.open(file_path, "rt") as f:
            reader = csv.reader(f)
            rows = list(reader)

        self.names = [row[0] for row in rows] # 第一列
        self.len = len(self.names)
        self.country_raws = [row[1] for row in rows] # 第二列
        self.country_list = list(sorted(set(self.country_raws)))
        # 构成分类
        self.country_class = self.getCountryDict()
        self.country_count = len(self.country_list)

    def __getitem__(self, index):
        return self.names[index], self.country_class[self.country_raws[index]]

    def __len__(self):
        return self.len

    def getCountryDict(self):
        country_class_dict = dict()
        for idx, country_name in enumerate(self.country_list, 0):
            country_class_dict[country_name] = idx
        return country_class_dict

    def idx2country(self, idx):
        return self.country_list[idx]

    def getCountryCount(self):
        return self.country_count

然后在 models 包中，创建一个 RNNClassifier.py 文件：

python
from torch import nn
from torch.nn.utils.rnn import pack_padded_sequence
import torch

class RNNClassifier(nn.Module):
    def __init__(self, input_size, hidden_size, output_size, n_layers = 1, bidirectional = True) -> None:
        super(RNNClassifier, self).__init__()
        self.n_layers = n_layers # RNN Cell 层数
        self.input_size = input_size
        self.hidden_size = hidden_size
        # 双向还是单向
        self.n_directions = 2 if bidirectional else 1

        self.embedding = nn.Embedding(self.input_size, self.hidden_size)
        # 使用 GRU 神经网络
        self.gru = nn.GRU(
            self.hidden_size,
            self.hidden_size, self.n_layers,
            bidirectional=bidirectional
        )
        self.linear = nn.Linear(self.hidden_size*self.n_directions, self.output_size)

    def __init__hidden(self, batch_size):
        hidden = torch.zeros(
            self.n_layers * self.n_directions,
            batch_size,
            self.hidden_size
        )
        return hidden

    def forward(self, inputs, seq_lenghts):
        # 转置，变成(seq_len, batch_size)
        inputs = inputs.t()
        # 获取 batch_size
        batch_size = inputs.size(1)

        # 获取 h0
        hidden = self.__init__hidden(batch_size)
        # 获取经过嵌入层的结果
        emb = self.embedding(inputs)

        # 转化为 PackedSequence
        gru_inputs = pack_padded_sequence(emb, seq_lenghts)

        output, hidden = self.gru(gru_inputs, hidden)

        # 如果是双向的，需要拼接输出，否则直接输出
        if self.n_directions == 2:
            hidden_cat = torch.cat([hidden[-1], hidden[2]], dim=1)
        else:
            hidden_cat = hidden[-1]

        # 再用线性模型处理一次
        linear_output = self.linear(hidden_cat)
        return linear_output

最后在与 models 同级的包中，添加 main.py：

python
import torch
from datasets.NameDataset import NameDataset
from models.RNNClassifier import RNNClassifier
from torch.utils.data import DataLoader

# 将 name 字符串转化 char 数组
def name2charlist(name):
    name_char_list = [ord(c) for c in name]
    return (name_char_list, len(name_char_list))

# 将输入和输出转化为张量
def make_tensors(names, countries):
    # 获取字符+长度序列
    seqs_and_lens = [name2charlist(name) for name in names]
    # 构建字符序列集
    name_seqs = [sl[0] for sl in seqs_and_lens]
    # 构建序列长度集
    name_seq_lens = torch.LongTensor([sl[1] for sl in seqs_and_lens])

    countries = countries.long()
    # 接下来是将序列集转化为张量集的过程
    # 先创建一个同样大小的零矩阵
    seq_tensor = torch.zeros(len(name_seqs), int(name_seq_lens.max().item())).long()
    # 遍历字符序列集和长度集
    for idx, (seq, seq_len) in enumerate(zip(name_seqs, name_seq_lens)):
        # 根据序列长度，在零矩阵上的相应位置，直接更新这个张量
        seq_tensor[idx, :seq_len] = torch.LongTensor(seq)

    # 下面是将张量集和分类集进行倒序排序
    name_seq_lens, perm_idx = name_seq_lens.sort(dim=0, descending=True)
    seq_tensor = seq_tensor[perm_idx]
    countries = countries[perm_idx]

    return seq_tensor, name_seq_lens, countries

# 单次训练
# 模式和之前一样，只不 model 多传一个 name_seq_lens
def train_one(
    epoch: int,
    train_loader: DataLoader,
    model: RNNClassifier,
    criterion: torch.nn.CrossEntropyLoss,
    optimizer: torch.optim.Adam,
):
    total_loss = 0
    for i, (names, countries) in enumerate(train_loader, 1):
        inputs, name_seq_lens, target = make_tensors(names, countries)

        output = model(inputs, name_seq_lens)
        loss = criterion(output, target)

        optimizer.zero_grad()
        loss.backward()

        optimizer.step()

        total_loss += loss.item()
        if i % 10 == 0:
            print(f"Epoch - {epoch}", end="")
            print(f"\tloss={total_loss / (i * len(inputs))}")
    return total_loss

# 单次测试
def test_one(testset: NameDataset, test_loader: DataLoader, model: RNNClassifier):
    correct = 0
    total = len(testset)
    print("Evaluating Trained Model...")

    with torch.no_grad():
        for i, (names, countries) in enumerate(test_loader, 1):
            inputs, name_seq_lens, target = make_tensors(names, countries)
            output = model(inputs, name_seq_lens)

            pred = output.max(dim=1, keepdim=True)[1]
            correct += pred.eq(target.view_as(pred)).sum().item()

        percent = "%.2f" % (100 * correct / total)
        print(f"Test set: Accuracy {correct} / {total} {percent} %")

    return correct / total

# 训练
def training():
    n_chars = 128
    n_layers = 2
    n_epoch = 20
    hidden_size = 100
    batch_size = 256

    # 加载数据集
    trainset = NameDataset("data/names_train.csv.gz")
    testset = NameDataset("data/names_test.csv.gz")
    train_loader = DataLoader(trainset, batch_size=batch_size, shuffle=True)
    test_loader = DataLoader(testset, batch_size=batch_size, shuffle=False)
    n_countries = trainset.getCountryCount()

    # 初始化模型、损失函数、优化器
    model = RNNClassifier(n_chars, hidden_size, n_countries, n_layers)
    criterion = torch.nn.CrossEntropyLoss()
    optimizer = torch.optim.Adam(model.parameters(), lr=0.001)

    print("Training for %d epochs..." % n_epoch)

    # 进行训练
    for epoch in range(1, n_epoch + 1):
        train_one(epoch, train_loader, model, criterion, optimizer)
        acc = test_one(testset, test_loader, model)


if __name__ == "__main__":
    training()

运行结果： image.png

老师的好像到达了 0.85 ，我这里最高才 0.8474，后面就开始下降了。

4.3 复盘

  • PackedSequence 的概念和作用
  • 双向循环神经网络的概念与作用
  • 双向循环神经网络的内部结构变化
  • 处理字符串序列数据的大致思路
  • 代码实现 GRU + RNN 分类器这种神经网络模型的大致思路。

5 说明

作者: Xigrut发布时间: 2026-06-30 15:19:45上次编辑时间: 2026-06-30 15:19:45 许可协议： CC BY-NC-SA 4.0
留言区
